Các tế bào nhiên liệu oxit rắn (SOFC) đại diện cho một công nghệ biến đổi trong chuyển đổi năng lượng điện hóa. Không giống như phát điện dựa trên đốt cháy thông thường, SOFC trực tiếp chuyển đổi năng lượng hóa học từ nhiên liệu như hydro hoặc metan thành điện với hiệu quả cao (60 thép85%) và khí thải tối thiểu. Kiến trúc cốt lõi của chúng dựa trên các dây dẫn ion dựa trên gốm, cho phép hoạt động ở nhiệt độ cao (500 Lỗi1000 độ). Bài viết này tìm hiểu sự đa dạng về cấu trúc của SOFCS, nền tảng khoa học vật liệu của họ, kỹ thuật sản xuất và các ứng dụng phát triển trong các ngành công nghiệp.
Tubular so với Planar SOFCS: Thiết kế và đánh đổi
1. SOFC hình ống
Được tiên phong bởi Siemens Westinghouse Power Corporation (SWPC), SOFC hình ống là các tế bào hình trụ với các lớp tuần tự:
Ống hỗ trợ catốt: Lanthanum strontium manganite xốp (LSM) hoặc các vật liệu perovskite tương tự, được hình thành thông qua đùn.
Chất điện giải: Zirconia ổn định Yttria (YSZ), lắng đọng thông qua lắng đọng hơi điện hóa (EVD) để đảm bảo chặt khí.
Kết nối: Lanthanum cromit pha tạp (lacro₃) hoặc hợp kim kim loại (ví dụ: Crofer 22 APU), được áp dụng thông qua phun plasma.
Cực dương: Niken-ASZ Cermet, in màn hình hoặc phủ bùn.
Thuận lợi:
Tính toàn vẹn cơ học mạnh mẽ: Hình dạng hình trụ giảm thiểu ứng suất nhiệt, cho phép đạp xe nhanh.
Không có con dấu nhiệt độ cao: Các kênh nhiên liệu và không khí vốn đã tách biệt, đơn giản hóa việc lắp ráp ngăn xếp.
Giới hạn:
Mật độ công suất thấp (~ 0. 2 w/cm²): Đường dẫn hiện tại dài làm tăng tổn thất ohmic.
Chi phí chế tạo cao: EVD và phun plasma là tốn nhiều năng lượng và cần thiết bị chuyên dụng.
Đổi mới:
Thiết kế ống phẳng của SWPC: Kết hợp khả năng phục hồi hình ống với các đường dẫn giống như phẳng, tăng mật độ công suất lên ~ 0. 35 w/cm².
Sofcs vi ống: Các ống Millimet (ví dụ: Thiết kế của Acumentrics) đạt được khởi động nhanh chóng (<10 minutes) and 1–5 kW outputs for portable power.
2. Sofcs phẳng
Tế bào phẳng áp dụng cấu trúc "âm tính (bút) (PEN) phẳng, nhiều lớp, cung cấp: cung cấp: cung cấp: cung cấp:
Mật độ công suất cao ({{0}}. 5: Các đường dẫn ngắn, thẳng đứng làm giảm điện trở.
Sản xuất có thể mở rộng: Đúc băng, in màn hình và hợp tác cho phép sản xuất hàng loạt.
Thách thức:
Quản lý căng thẳng nhiệt: Các hệ số giãn nở nhiệt không khớp (TEC) giữa các lớp có thể gây ra sự phân tách.
Niêm phong sự phức tạp: Các con dấu gốm thủy tinh phải chịu được chu kỳ nhiệt trong khi phân lập các luồng nhiên liệu/không khí.
Đổi mới vật chất:
Chất điện giải: Zirconia ổn định scandia (SCSZ) cho độ dẫn ion tăng cường ở 750 độ.
Kết nối: Thép không gỉ ferritic (ví dụ: Crofer 22 APU) với lớp phủ bảo vệ (ví dụ: MNCO₂O₄) để chống lại quá trình oxy hóa.
Các loại hỗ trợ cấu trúc: Từ chất điện phân đến kim loại

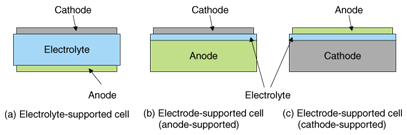

1. Các tế bào hỗ trợ điện giải
Là SOFC thế hệ đầu tiên, các tế bào này sử dụng các chất điện phân YSZ dày (100 Hàng200 μM) cho độ ổn định cơ học nhưng yêu cầu nhiệt độ cao (900 thép1000) để vượt qua độ dẫn ion thấp.
Thiết kế của Sulzer Hexis: Kết hợp hỗ trợ điện phân với dòng khí xuyên tâm, đạt được hiệu quả điện 40% trong các hệ thống CHP dân cư.
Bloom Energy's es -5700: Một ngăn xếp thương mại 200 kW hoạt động ở 950 độ, tận dụng zirconia ổn định calcia chi phí thấp.
Giới hạn:
Tỷ lệ suy thoái cao: Cracking điện phân do chu kỳ oxi hóa khử.
Khởi động chậm: Không phù hợp cho các ứng dụng di động.
2. Các tế bào hỗ trợ cực dương
Bằng cách chuyển vai trò hỗ trợ sang cực dương NI-ASZ dày (~ 1 mm), nhiệt độ hoạt động giảm xuống còn 700.
Ngăn xếp của Julich: Đạt được 0. 6 w/cm² ở 750 độ bằng cách sử dụng lớp phủ bùn chân không cho các chất điện phân YSZ mỏng (5 Ném10 m).
Cơ chế suy thoái: Niken thô và ngộ độc lưu huỳnh làm giảm sự ổn định lâu dài.
Áp dụng thị trường:
Tokyo Gas 'Ene-Farm: Một hệ thống dân cư 700 W với việc sử dụng nhiên liệu 90%.
Hệ thống lai của GE: Integrating SOFCs with gas turbines for >Hiệu quả 65%.
3. Các tế bào hỗ trợ catốt
Những tế bào này ưu tiên hỗ trợ cơ học catốt, lý tưởng cho các thiết kế hình ống.
Thiết kế sê-ri được phân đoạn của SWPC: Xếp chồng ống catốt đã đạt được đầu ra 50 kW.
Những thách thức vật chất: Catuno₃ (LSM) pha tạp SR phản ứng với YSZ trên 1200 độ, đòi hỏi các lớp xen kẽ pha tạp gadolinium (GDC).
4. Các tế bào hỗ trợ kim loại (MSC)
Chất nền bằng thép không gỉ cho phép đạp xe nhiệt nhanh (500 Lỗi600 độ) và khả năng tương thích với các ứng dụng ô tô.
Đổi mới của DLR:
Rào cản khuếch tán: La {{0}}. 6Sr 0. 2ca 0.
Thuốc phun plasma khí quyển (APS): Tiền gửi chất điện phân dày đặc trong điều kiện ngoài trời, cắt giảm chi phí 30%.
Ceres Power's Steelcell ™: Một ngăn xếp 5 kW sử dụng thép ferritic và điện giải CGO, nhắm mục tiêu £ 1, 000}/kW chi phí sản xuất.
Ứng dụng:
Apus ô tô: E-NV200 Van được cung cấp bởi SOFC của Nissan kéo dài phạm vi EV 500 km.
Không gian vũ trụ: APU 3 kW của DLR cho sức mạnh phụ trợ máy bay.
Kỹ thuật sản xuất: Kết nối phòng thí nghiệm và ngành công nghiệp
1. lắng đọng hơi hóa học (EVD):
Quá trình: Phản ứng clorua kim loại (ví dụ: ZRCL₄) với hơi nước để tạo thành màng YSZ dày đặc.
Sử dụng trường hợp: Các tế bào hình ống của SWPC.
2. Đúc và đồng nghiệp:
Các bước: Đúc các lớp cực dương/điện giải/catốt dưới dạng băng màu xanh lá cây, dán và bắn.
Lợi thế: Sản xuất thông lượng cao của tế bào phẳng.
3. Tấm phun:
Loại: Chân không (VPS) cho lớp phủ dày đặc; Khí quyển (APS) cho các ứng dụng nhạy cảm với chi phí.
4. Phương pháp hóa học:
Lớp phủ nhúng: Viện gốm sứ Thượng Hải 'LSM Catodes.
Lắng đọng điện di (EPD): Các chất điện giải CGO của Ceres Power.
Các số liệu và thách thức hiệu suất
Mật độ năng lượng: Phạm vi từ 0. 2 W/cm² (hình ống) đến 1,2 W/cm² (mặt phẳng tiên tiến).
Tỷ lệ suy thoái: <1%/1,000 hours for metal-supported cells vs. 2–5%/1,000 hours for anode-supported designs.
Mục tiêu trọn đời: 40, 000 giờ cho các hệ thống đứng yên; 10, 000 chu kỳ cho APU ô tô.
Những thách thức chính:
1. Khả năng tương thích vật liệu: Giảm thiểu các phản ứng giao thoa (ví dụ: Ni-psz/liên kết thép).
2. Giảm: Sản xuất mở rộng các vật liệu đất hiếm (ví dụ: Scandia, Gadolinium).
3. Tích hợp hệ thống: Cân bằng các nhà cải cách nhiên liệu, trao đổi nhiệt và điện tử năng lượng.
Hướng dẫn trong tương lai và các công nghệ mới nổi
1. SOFCS nhiệt độ (LT-SOFCS):
Mục tiêu: Hoạt động dưới 600 độ bằng cách sử dụng các chất điện giải dẫn proton (ví dụ: Bazr₀.₈y₀.₂o₃).
Những lợi ích: Khả năng tương thích với các thành phần bằng thép không gỉ và khởi động nhanh hơn.
SOFCS 2.3d in:
Lợi thế: Hình học có thể tùy chỉnh cho dòng khí được tối ưu hóa và bộ sưu tập hiện tại.
Ví dụ: Cấu trúc bút sản xuất phụ gia của ORNL.
3. Vật liệu cấu trúc:
Điện cực sợi nano: Diện tích bề mặt cao hơn cho hoạt động xúc tác tăng cường.
Lắng đọng lớp nguyên tử (ALD): Phim điện phân cực mỏng, không khuyết tật.
4. HỆ THỐNG HYBRID:
Tua bin SOFC-GAS: Achieving >Hiệu quả 70% trong các nhà máy quy mô megawatt.
SOFC-Battery: Lai với li-ion cho sự ổn định lưới.
Phần kết luận
Công nghệ SOFC đứng ở ngã tư của đổi mới vật liệu và khả năng mở rộng công nghiệp. Trong khi các thiết kế hình ống vượt trội trong độ bền và tế bào phẳng thống trị các ứng dụng công suất cao, các biến thể được hỗ trợ bằng kim loại đang mở khóa biên giới mới trong tính di động và phân cấp. Những tiến bộ trong sản xuất-từ plasma phun sang in 3D-là giảm chi phí, trong khi các vật liệu nano và hệ thống lai hứa hẹn hiệu quả chưa từng có. Khi các hệ thống năng lượng toàn cầu chuyển sang khử cacbon, SOFCS đã sẵn sàng đóng vai trò then chốt trong việc thu hẹp khoảng cách giữa sự gián đoạn tái tạo và cung cấp năng lượng đáng tin cậy.
